前面我们已经进行了公牛GN-W1040SU插线板的外观介绍部分,公牛这款插线板外观看起来中规中矩,AC插座部分是根据GB2099.3-2008标准,也就是新国标来设计的,USB部分并没有在包装上找到相关的执行标准。我们接着来看看内部的拆解以及测试部分。
公牛GN-W1040SU插线板的构成,底壳、蓝色中壳以及白色的顶壳
公牛GN-W1040SU插线板的USB模块有别于其他品牌的插排,它的USB接口是一个独立的子PCB,由连线穿过蓝色的中壳连接到放置在插线板内部的USB供电电路,D+、D-直接短接,并没有加上识别电阻或者识别芯片,这样一来,iPhone和iPad是没办法进行快速充电,而Android设备也可能无法达到最高的充电速度。

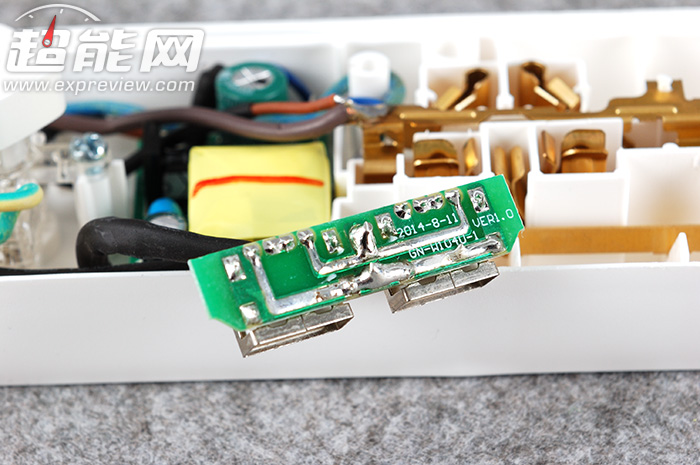

USB接口的独立的子PCB
AC线输入端、开关以及USB模块总览,开关、USB模块和铜条之间都由导线连接

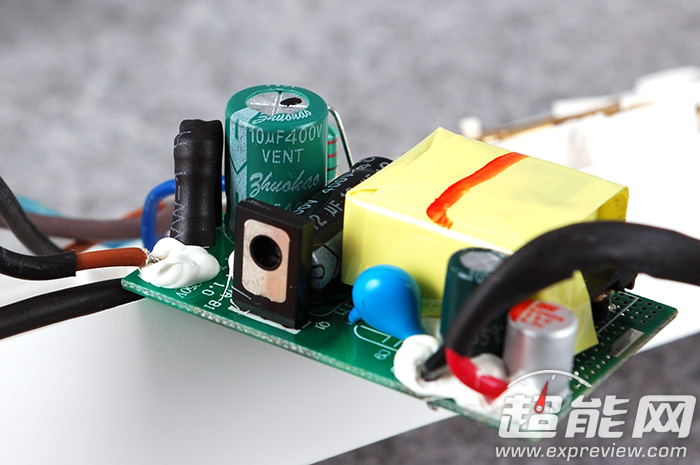

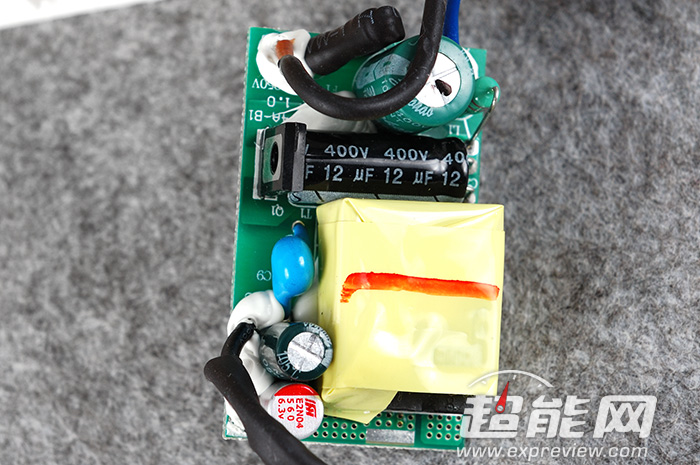

USB模块,比较简单,正面是输入输出电容各两颗,开关管和变压器
输入电容一颗10μF/400V,一颗12μF/400V
USB模块的PCB背面,一颗20T45C开关管,主控芯片的正面磨损,型号不明

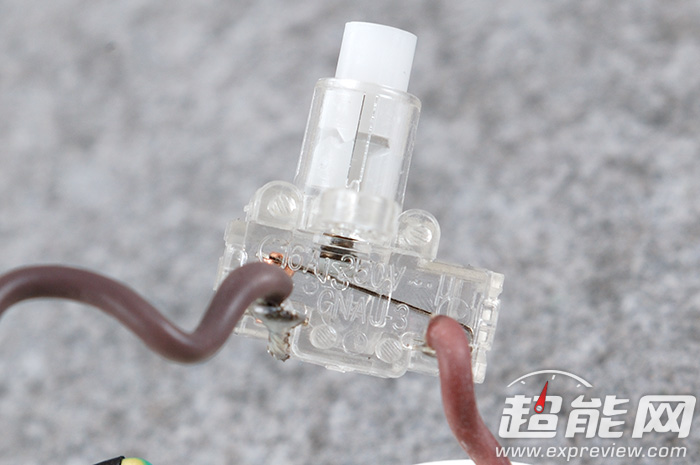

弹簧开关规格16A/250V,并没有带过载保护功能
开关的另外一面有公牛的logo,透明的材质相当好看

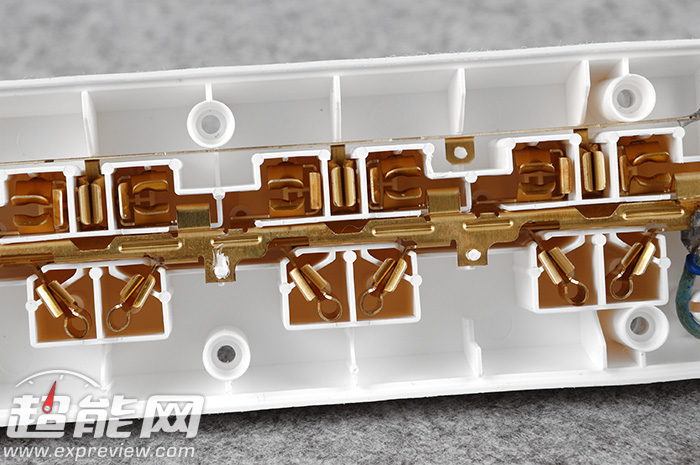

4组插孔之间由一体式铜条连接

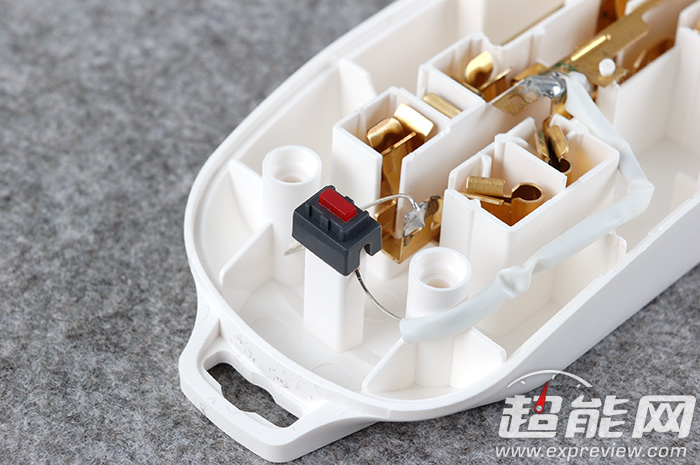

插座尾部的LED指示灯是直接用引脚和铜条焊接连接,其中一极使用热缩管进行绝缘处理
测试部分
公牛GN-W1040SU插线板待机消耗功率0

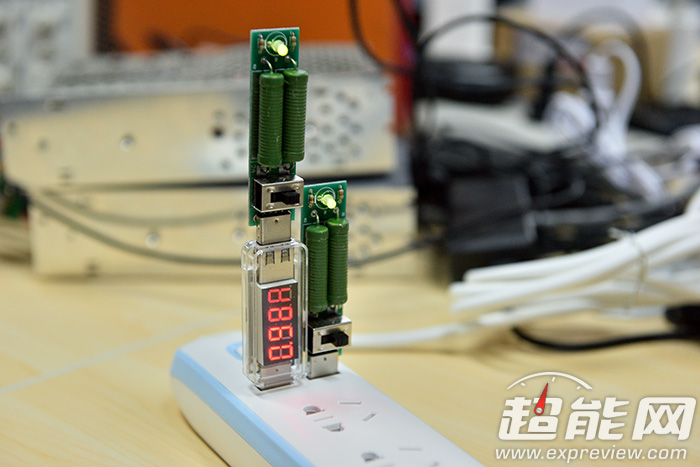

带2个1A的电阻负载,输出电压稳定在5.07V

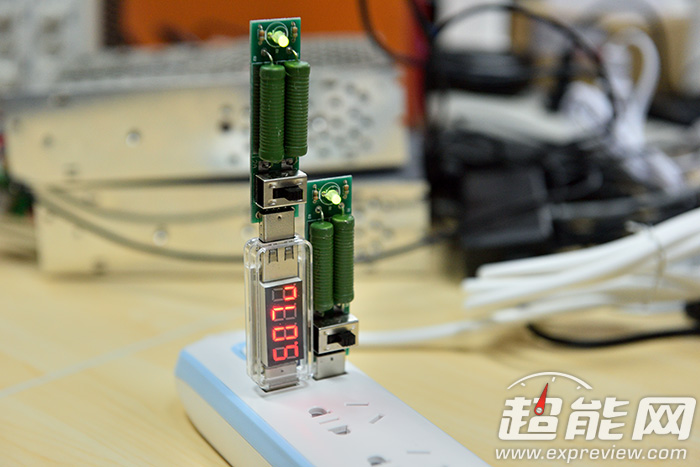

电流读数0.98A,由于两USB接口是并联关系,所以这种情况和单口带2A一致

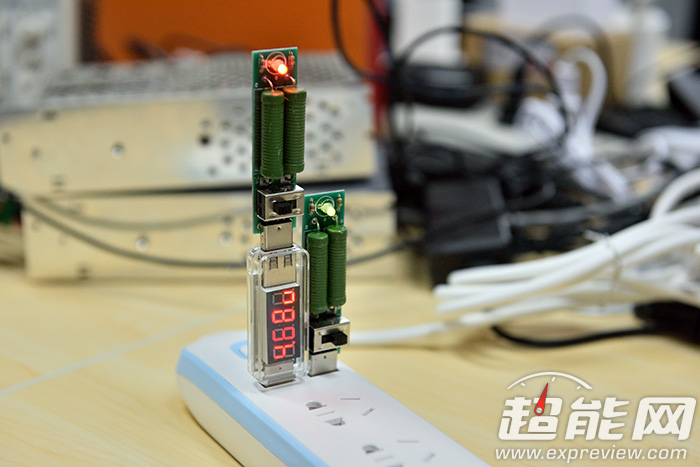

折腾一下带2.1A+1A,虽然插线板标称输出电流是2.4A,这个时候2.1A口的电压剩下4.68V,跌出5V±5%
这个时候的电流读数是1.77A
纹波测试
纹波测试方面,公牛GN-W1040SU插线板分别测试1A、2.1A和2.4A满载,USB模块的输出纹波应该控制在不大于200mV才算合格(国家通讯行业的YDT 1591-2009标准(《 移动通信终端电源适配器及充电数据接口技术要求和测试方法》),对于5V输出的适配器在0到额定输出电流的条件下输出纹波的峰峰值(Vp-p)应该≤200mV),上次我们已说过,纹波噪声偏高表现出来的情况就是会影响到手机触摸屏的触摸,触摸屏失效或者是自动触发。

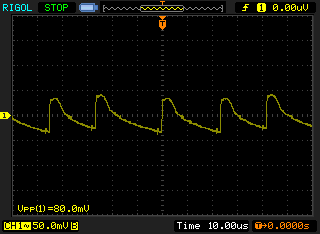

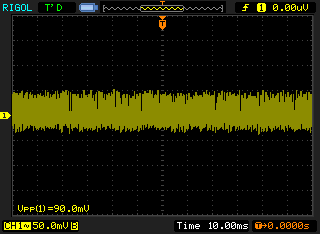

1A负载纹波,低频90mV,高频80mV,50mV/div

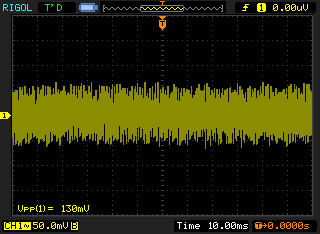

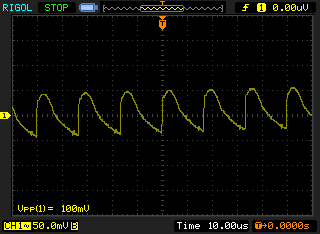

2.1A负载纹波,低频130mV,高频100mV,50mV/div

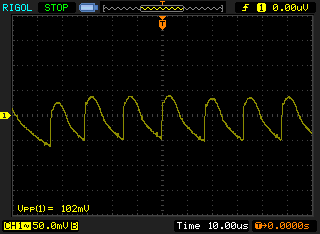

2.4A负载纹波,低频134mV,高频102mV,50mV/div
从测试结果来看,公牛GN-W1040SU插线板的USB部分还是可以达到标称的2.4A/5V输出能力的,在充电器的范围内讲,它的输出纹波控制得也还不错。它的USB模块的过流保护点为2.74A,可以带2个1A的设备,但无法长时间带一个2.1A和一个1A的设备。
测试总结以及购买建议
一句话来说,公牛GN-W1040SU插线板是一个中庸的插线板,单个售价53元,打包价格69元,虽然有3年质保,但它的缺点是没有过载保护,如果你处于电网较为稳定且对USB充电的要求不高,那么可以考虑,如果你处在电网不稳定或者雷区,则不予推荐。
外壳方面相对于公牛以前的产品,GN-W1040SU插线板的配色小清新,但外壳材质算不上高档,内部拆解来看,它在绝缘处理和组装方面都没有太大的问题,主要的问题是它没有为整个插线板预留过载保护器件,这样在外部电流冲击或者内部电路过载时不能提供有效的保护。
USB部分,按公牛标称的2.4A来说,这款插线板的输出都达标,确认最大可以支持到单口2.4A,双口同时带两个支持1A规格的设备没有问题,问题在于USB模块内部并没有使用识别电阻,可能大部分设备不能达到最高的充电电流,如果用户对USB充电有很高的要求,则不建议购买这款产品。
